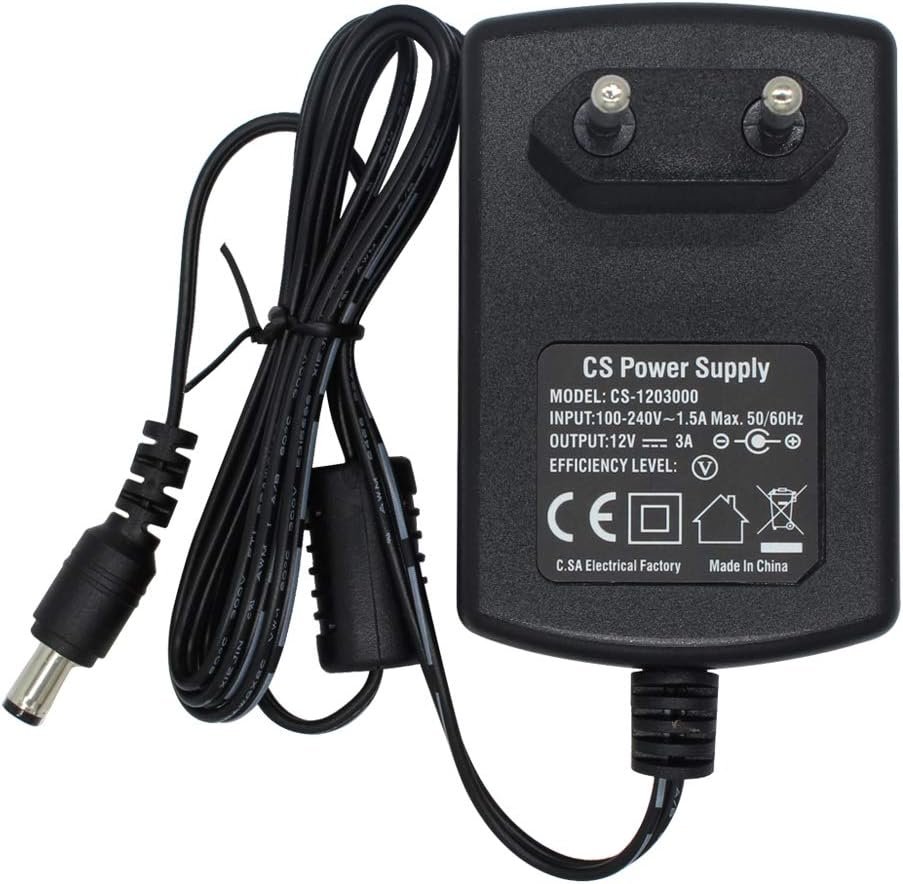

Adaptadores 12 V para CCTV: guía práctica para elegir bien (y no perder imagen)
Qué es un adaptador 12 V para CCTV y por qué no da igual cuál compres
Un adaptador de 12 V DC (también llamado alimentador 12 V, fuente conmutada 12 V o “transformador 12 V”) parece un simple enchufe… hasta que te tira abajo una cámara en plena madrugada. En CCTV trabajamos 24/7, así que el alimentador tiene que ser estable, silencioso eléctricamente y con margen de corriente.
En la práctica, lo que más influye en una instalación doméstica o pequeña es:
- Amperaje real (A): la cámara no consume lo mismo de día que de noche con IR.
- Calidad eléctrica: ondulación, ruido/EMI, protección contra sobrecargas y cortos.
- Distancia y cable: la caída de tensión te puede dejar la cámara reiniciando.
- Entorno: interior/exterior (IP67 ayuda) y temperatura.
En mi caso, he visto cámaras “perfectas” volverse un desastre por un adaptador barato. La imagen hacía “niebla” y líneas; cambié a una fuente con filtro EMI y adiós problema.
Estabilizado, conmutado, IP67: qué significan y cuándo importan
- Estabilizado/regulated: mantiene 12 V bajo carga. Es imprescindible para cámaras.
- Conmutado (switching): eficiente, compacto; ideal si es de marca y con bajo rizado.
- IP67: si el adaptador va en exterior o cerca de humedad, IP67 + caja estanca te evita sorpresas.
- Protecciones: sobrecorriente, sobretemperatura y cortocircuito no son “nice to have”; son tu seguro de vida.
Amperaje con margen: cuánto consume realmente una cámara (y qué pasa con el IR)
Las fichas técnicas suelen poner 300–500 mA para cámaras típicas, pero cuando enciende el IR pueden subir a ≈800 mA o más durante picos cortos.
A mí me ha pasado repetidamente: cámaras que de día van a 500 mA, y en cuanto anochece suben cerca de 0,8 A. Si el alimentador va justo, la imagen palidece o la cámara reinicia.
Regla rápida que me funciona: elige una fuente con al menos 2× el consumo nominal de la cámara (si marca 500 mA, usa 1 A como mínimo; si son 700–800 mA con IR, piensa en 2 A). Ese margen reduce calentamiento, alarga vida útil y aguanta picos.
Casos típicos:
- Analógica / HD-CVI/TVI/AHD interior: 300–500 mA; con IR, picos 700–800 mA → 1–2 A.
- IP de bajo consumo (sin PoE): 400–600 mA; con IR o WDR fuerte, picos → 2 A.
Si alimentas varias cámaras, evalúa fuente centralizada (5–10 A) con distribución y fusibles: simplifica el cableado, pero exige un cálculo de caída de tensión por ramal.
Distancia, cable y caída de tensión
Aquí se define el éxito. Con 12 V, pequeños voltios de caída sí importan.
Fórmula orientativa de caída de tensión (DC):ΔV=I⋅Rloop=I⋅(A2⋅ρ⋅L)
donde ρ (cobre) ≈ 0,0175 Ω·mm²/m, L es la distancia solo de ida en metros, A el área del conductor en mm² y el factor 2 es ida+vuelta.
Objetivo práctico: mantener ΔV ≤ 5% de 12 V (≈ 0,6 V). Si puedes, aún menos.

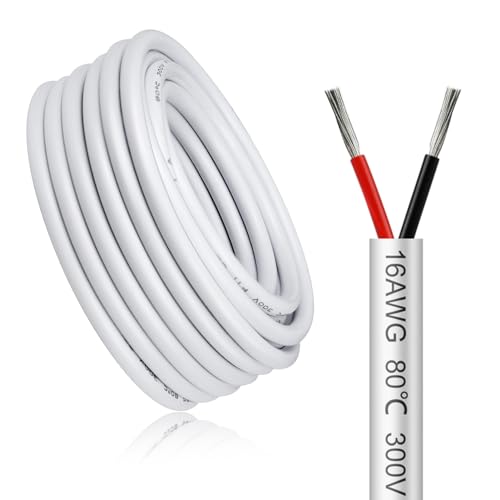

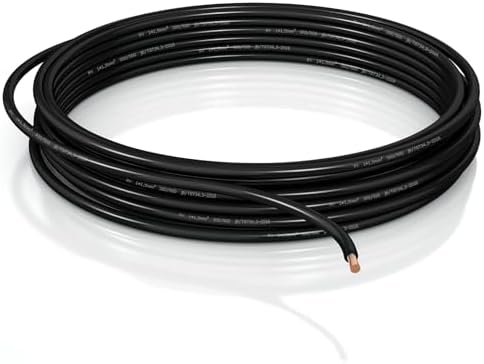

Cada vez que pasé de 15–20 m con cable fino (0,5 mm² o par UTP para alimentación), el “fantasma” fue la caída de voltaje. Con más sección o subiendo amperaje de la fuente, la imagen volvió a la normalidad.
Tabla rápida (distancia máx. por sección y corriente, ΔV ≤ 5%)
Valores orientativos para 12 V; distancia es ida, el circuito hace ida+vuelta por eso ya está contemplado.
| Corriente | 0,5 mm² | 0,75 mm² | 1,0 mm² | 1,5 mm² |
|---|---|---|---|---|
| 0,5 A | ≈ 17 m | ≈ 26 m | ≈ 34 m | ≈ 52 m |
| 1,0 A | ≈ 8,5 m | ≈ 13 m | ≈ 17 m | ≈ 26 m |
| 2,0 A | ≈ 4,3 m | ≈ 6,5 m | ≈ 8,5 m | ≈ 13 m |
Cómo usarla: si tu cámara puede llegar a 0,8 A con IR y vas a 20 m, 1,0 mm² se queda justo; iría a 1,5 mm² o acercaría la fuente.
Cómo medir con multímetro y qué síntomas delatan la caída
- Mide 12 V en vacío (sin cámara) → debe estar cerca de 12 V.
- Mide bajo carga (cámara conectada, IR encendido) → ¿baja a 11,3–11,5 V o menos? hay caída.
- Síntomas: reinicios, imagen con “respiración” al encender IR, pérdida de color o enfoque errático.
Ruido en imagen y reinicios: culpa del adaptador (o de la regleta)
Líneas horizontales, parpadeos o “niebla” suelen venir del rizado (ripple), EMI o una red eléctrica “sucia”.
- Evita regletas saturadas y alargadores viejos.
- Prefiere fuentes con filtro EMI y chasis blindado.
- Mantén separación física de cables de red eléctrica y vídeo.
Las fuentes con filtro EMI me han salvado más de una vez. Cambio la fuente, mantengo todo igual y las rayas desaparecen.
Conectores: jack flojo vs bornes de tornillo

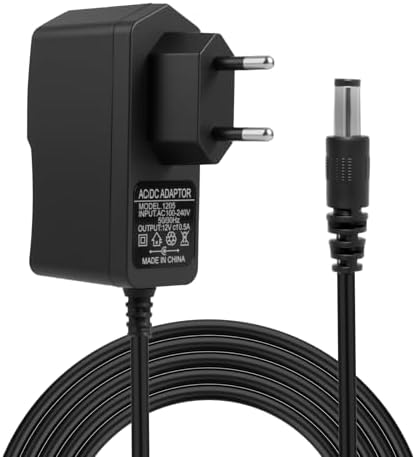

El clásico 5,5 × 2,1 mm con centro positivo es el estándar en cámaras. Pero el diablo está en el detalle:

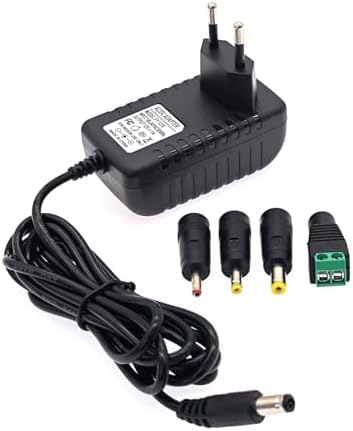

He visto jacks que “bailan”. Desde que uso bornes de tornillo bien prensados o conectores soldados, no vuelven los cortes intermitentes.
Una cámara vs varias: ¿adaptadores sueltos o fuente centralizada?

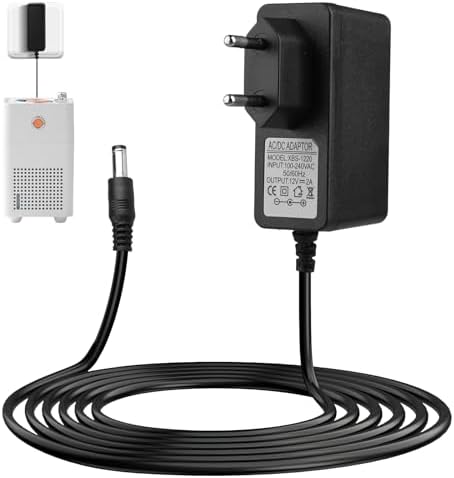

Una sola cámara en interior: un adaptador 12 V 1–2 A de calidad, con margen.

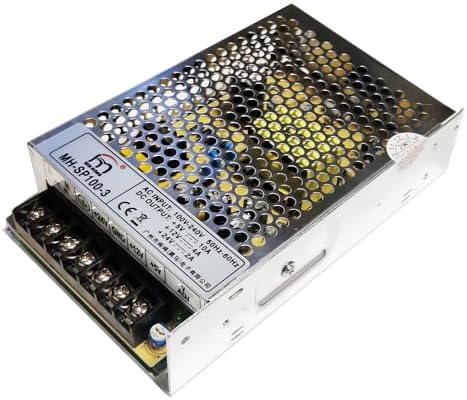

Varias cámaras (4–8): una fuente centralizada 12 V / 5–10 A con salidas protegidas por fusible o PTC:

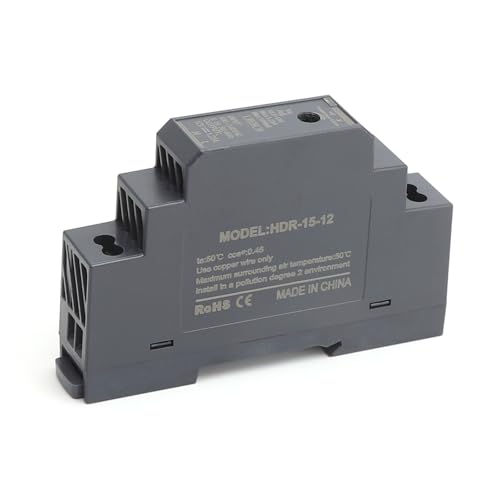

- Ventajas: orden, un único enchufe, mejor disipación si es de carril DIN o metálica.
- Precauciones: calcula sección por ramal y caída; etiqueta salidas, y comprueba el balance térmico.
Cuando el presupuesto no dio para PoE, la fuente centralizada me ha funcionado de maravilla… siempre que el reparto de cableado y secciones estuviera bien calculado.
¿Cuándo pasar a PoE?
- Distancias >30–40 m con varias cámaras y canalizaciones nuevas.
- Cuando quieras monitorizar el estado de la alimentación desde el switch.
- Si necesitas UPS central y menos transformadores repartidos.
Exterior vs interior: IP67 y ubicación correcta

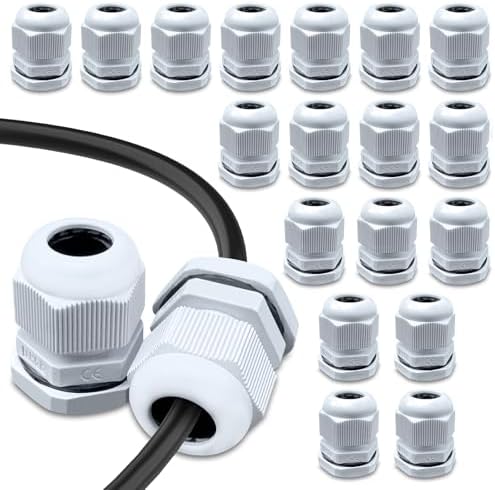

Si el alimentador va fuera, que sea IP67 o instálalo en caja estanca con prensaestopas. Cuida la ventilación: las fuentes sufren en verano.
- Evita exponerlo al sol directo.
- Deja “respirar” la caja estanca (válvula de respiro).
- Revisa tornillería y oxidación anual.
En exterior, los adaptadores genéricos 1 A me dieron guerra en verano: calor + humedad = fallos. Marcas como MEAN WELL o incluso Vivotek en instalaciones críticas me han aguantado mejor.
Recomendaciones prácticas y checklist de compra
Lo que miro en 30 segundos (y me ha ahorrado visitas):
- Salida: 12 V DC estabilizados, centro positivo.
- Amperaje: 2× el consumo nominal de la cámara.
- Protecciones: sobrecarga, cortocircuito, sobretemperatura.
- Rizado/EMI: especificación baja y/o chasis blindado.
- Conector: 5,5×2,1 mm firme o bornes de tornillo.
- Entorno: IP67 si va fuera; si no, caja estanca.

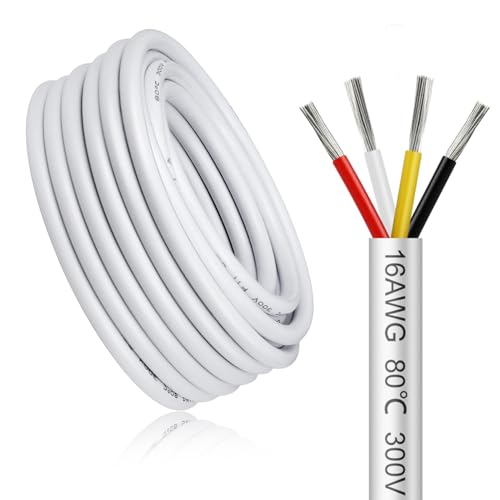

- Cableado: sección acorde a la tabla y a la distancia real.
- Certificaciones: CE, y si puedes UL/FCC; servicio/garantía real.
- Marca/calidad: huye del “$3 y listo”. Barato sale caro.
FAQs rápidas
¿Puedo usar un 12 V 2 A en una cámara que consume 0,5 A?
Sí. La cámara solo toma lo que necesita. El exceso en A es margen, no “sobrealimenta”.
¿Por qué de noche mi cámara se reinicia?
Probable pico por IR + caída de tensión. Sube amperaje y/o sección de cable; verifica con multímetro bajo carga.
¿IP67 es obligatorio en exterior?
No, si instalas el adaptador bajo techo y en caja estanca bien sellada. Pero IP67 suma tranquilidad.
¿Fuente centralizada o adaptadores individuales?
Con varias cámaras y cuadro eléctrico cercano, la centralizada 5–10 A es limpia y fácil de mantener. En tiradas muy largas, estudia PoE.
¿Cuál es la polaridad del conector?
Normalmente centro positivo (5,5×2,1 mm). Compruébalo antes de conectar.
¿Cómo sé si hay ruido/EMI?
Líneas, “niebla” y ligeros parpadeos. Cambiar a una fuente blindada con filtro EMI suele arreglarlo.
Conclusión
Un buen adaptador 12 V para CCTV no es lujo: es estabilidad y menos visitas técnicas. Con margen de amperaje, cable correcto y fuente decente, te olvidas de reinicios y de imágenes fantasma. A mí me ha quedado claro: cada euro que no gastas en la fuente… lo pagas en tiempo y en llamadas de clientes.
